背景知识

在军工制造的回流焊环节，SMT 过炉载具是支撑电路板、防止变形的 “隐形骨架”——精密板卡，载具的高度公差与平面度误差，直接决定了元件焊接的良率，载具精度直接关联设备的抗振动、抗温差可靠性。

传统的人工检测效率低、误差大，2D 视觉只能检测 “平面投影”，而 3D 工业相机的出现，正以微米级的检测精度，成为载具品质的 “数字守门人”。从人工凭经验判断到3D 数据精准量化，工业相机正在将 SMT 过炉载具的检测从 定性” 推向定量。

相机选型

今天为大家介绍的是翌视科技LVM2520线激光3D相机在军工行业中的应用案例！

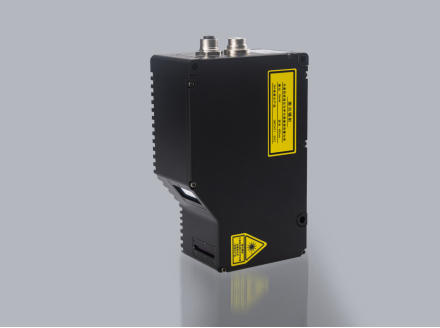

LVM2520 3D智能传感器，其全画幅采集速率2500Hz，通过设置ROI最高可达56000Hz，重复精度可达0.4μm，适用于微小零件3D检测，是高速在线检测系统的理想选择。

检测项目

·检测工件平面度、高度

·产品尺寸：最大尺寸400*400*20mm，测试产品240mm*200mm

·重复精度要求：凸台高度、槽深、平面度的重复精度要求为0.01mm，定位柱高度的重复精度要求为0.004mm

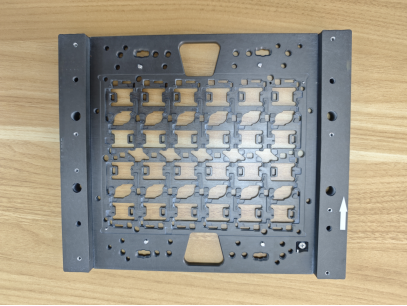

*产品实物图

检测环境及安装方式

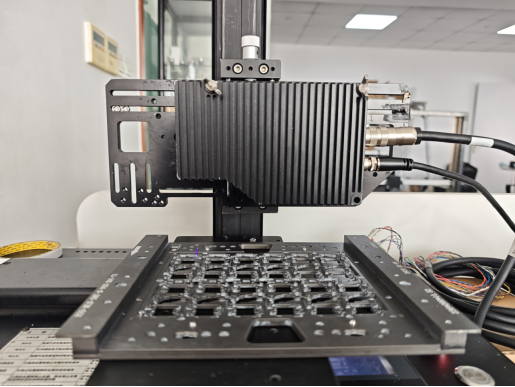

·扫描方式：相机固定安装，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网

采图效果

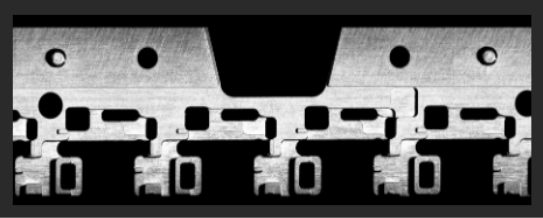

*图为深度图

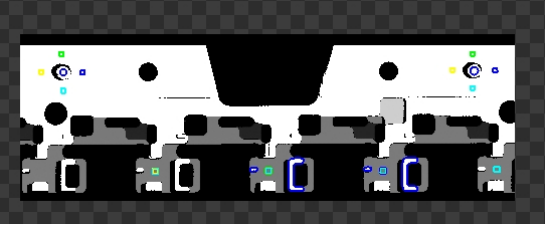

*图为亮度图

测量数据

·基于相机采集的深度图像

·通过预先处理，斑点分析、高度检测等工具，对产品进行检测

·以两个定位柱为基准，计算凸台高度、槽深（取平均值）

·以定位柱四周为基准，计算定位柱高度（取平均值）

数据分析

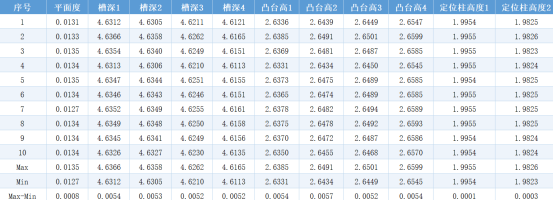

*数据说明：10次静态测量，平面度重复精度为0.0008mm，槽深重复精度为0.0054mm。凸台高度重复精度为0.0057mm，定位柱高度重复精度为0.0003mm。

检测结论

·此方案成像效果良好，测试环境有限，只采集局部图像

·重复精度：10次静态测量，平面度重复精度为0.0008mm，槽深重复精度为0.0054mm，凸台高度重复精度为0.0057mm，定位柱高度重复精度为0.0003mm，均满足测试需求

·速度：最大帧率为6800Hz(景深压缩至7.5mm)，理论最大速度为108mm/s。（XY1:1,XY点距0.016mm）

关于翌视

翌视科技成立于2017年，是一家集工业视觉产品设计、研发、生产、销售、服务于一体的高新技术企业。公司专注于工业视觉产品的底层算法开发与硬件实现，具有全套自主知识产权的软硬件技术，以成为最值得信赖的视觉传感器领导者为目标。

▲精研视觉科技·服务中国智造

翌视研发的LVM系列3D智能传感器，将行业领先的3D成像算法硬化在芯片中，实现高速、高性能的测量，其重复精度达到0.1微米，产品的性能指标超过国外同行，可实现进口替代。目前，公司产品已广泛应用于消费电子制造、新能源制造、汽车制造、钣金加工、木材加工、食品饮料加工等多个领域。
