背景知识

随着消费电子领域的快速发展，电子设备正朝着 “更小、更轻、更薄” 的方向迈进，这一趋势直接倒逼电路板及连接器技术不断突破。段差测量技术不仅是电路板连接器质量的 “守门人”，更是电子制造迈向精密化的核心支撑。

在电路板连接器制造行业发展初期，由于产品精度要求较低，企业主要采用千分表、百分表等接触式测量工具进行段差检测。这类测量方法依赖人工操作，不仅效率低下，难以满足现代产线的批量检测需求，随着连接器精度要求的提高，传统接触式测量的局限性愈发明显。在此背景下，3D 工业相机凭借从毫米级到纳米级的精度跨越，成为破解检测难题的核心技术方案。

相机选型

今天为大家介绍的是翌视科技LVM3400系列相机中的新品LVM3430线激光3D相机在消费电子行业中的应用案例！

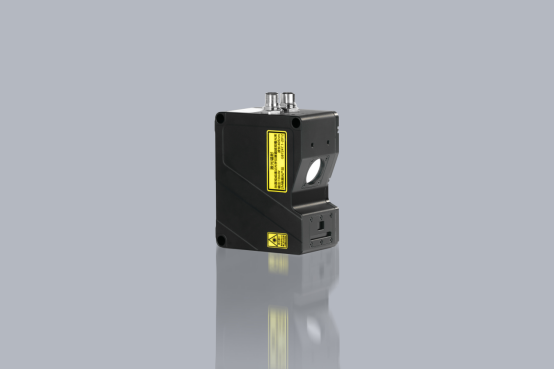

LVM3430 3D智能传感器，其全画幅采集速率2000Hz，通过设置ROI最高可达30000Hz；轻松应对高速动态场景；重复精度可达1.6μm，细节无遗漏，能满足高精度工业检测需求。

检测项目

·测量连接片断差，测量区域如下图红框所示

·产品尺寸：250mm*90mm

·4s内完成检测

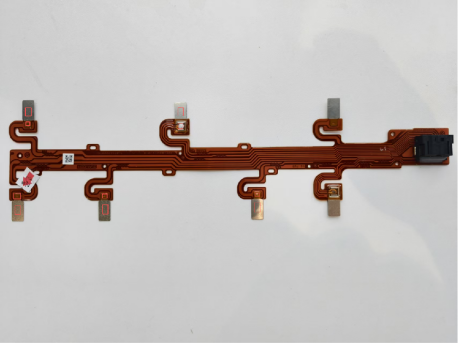

*产品实物图

检测环境及安装方式

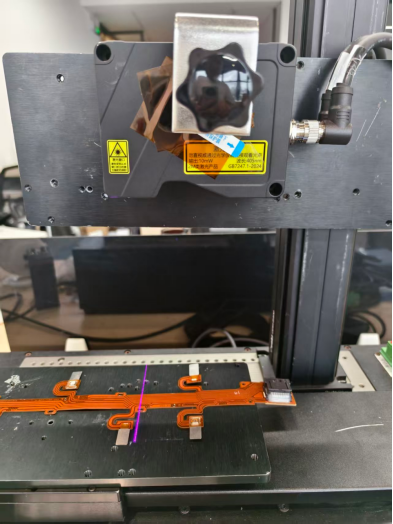

·扫描方式：相机固定安装，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网

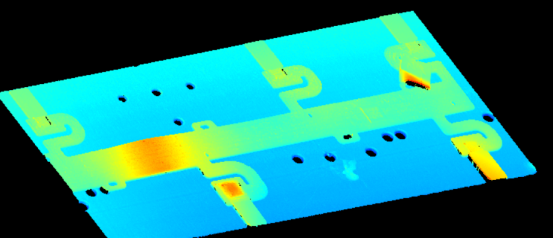

采图效果

测量数据

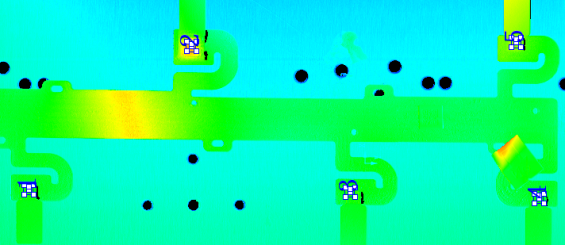

*图一为基准区域

*图二为测量区域

·基于相机采集的深度图像，对产品进行初步定位

·获取5个基准区域如图一

·获取5个测量区域如图二

·分别计算段差数据

数据分析

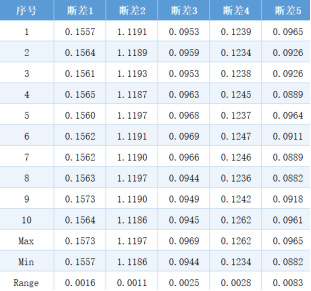

*10次静态测量，断差静态数据在0.01mm以内

检测结论

·此方案成像效果较为完整，特征图像清晰，通过LVM3430相机可以准确测出产品段差，检测精度在0.01mm以内，满足客户要求

·相机X方向分辨率为30μm；最大扫描速度可以达到200mm/s

·相机最大线宽97mm，一次扫描，完全覆盖产品
