背景知识

3C 行业作为全球科技产业的核心赛道，其产品迭代速度以 “月” 为单位，而接口针脚作为设备连接的 “桥梁”，其平面度精度直接决定产品品质与用户体验。其平面度的偏差堪称 “隐形杀手”，一根高度偏差仅 0.01mm 的针脚，可能导致智能手机充电中断、数据传输中断、屏幕闪屏、画质失真等问题。

传统人工检测效率低下、接触式测量易造成二次损伤，而 2D 视觉因无法捕捉 Z 轴信息频繁漏检。在此背景下，3D 工业相机凭借高精度、高速度、高稳定性的优势，成为破解检测难题的核心技术方案。

相机选型

今天为大家介绍的是翌视科技LVM3300系列相机中的新品LVM3320线激光3D相机在3C行业中的应用案例！

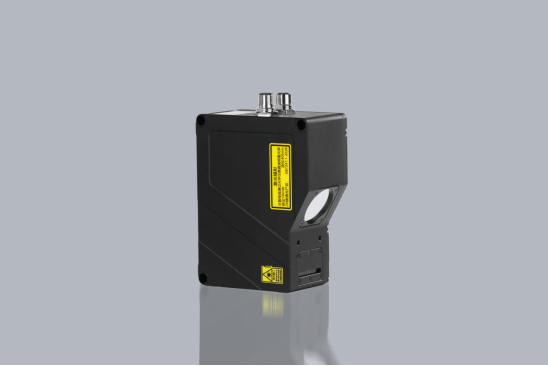

LVM3320 3D智能传感器，其全画幅采集速率1200Hz，通过设置ROI最高可达18000Hz；轻松应对高速动态场景；重复精度可达1.2μm，细节无遗漏，能满足高精度工业检测需求。

检测项目

·检测需求：测量产品针脚平面度

·产品尺寸：46mm*12mm（产品一）、42mm*10mm（产品二）

·单个产品1s内完成扫描

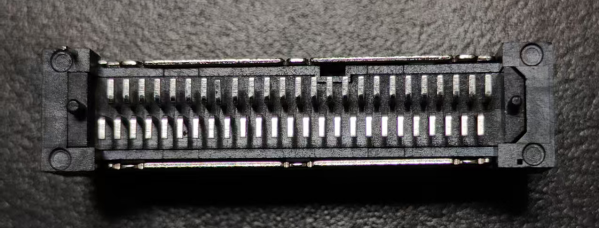

*产品一实物图

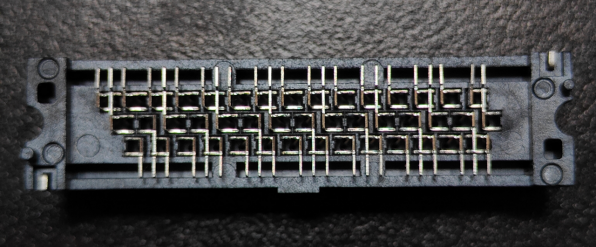

*产品二实物图

检测环境及安装方式

·扫描方式：相机固定并倾斜10°左右安装，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网

采图效果

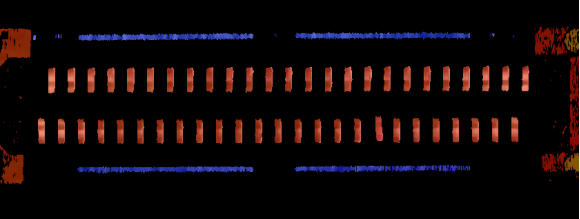

*产品一

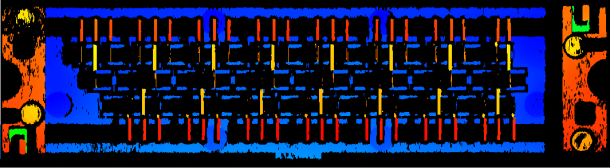

*产品二

测量数据

产品一测量原理

*图一

*图二

*图三

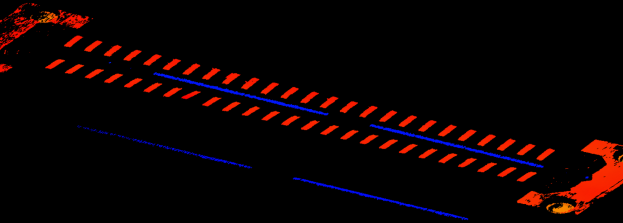

·基于相机采集的深度图像（如图一）

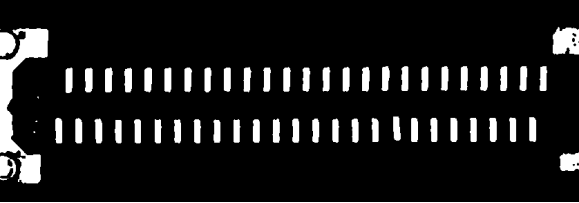

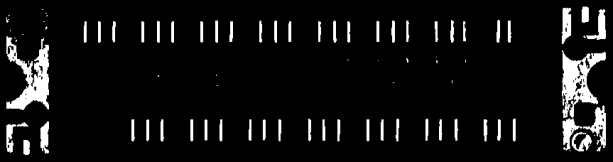

·图像预先处理，深度图转换成灰度图（如图二）

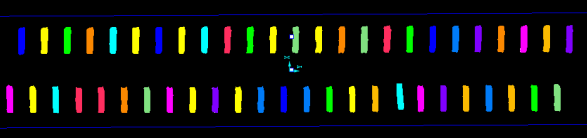

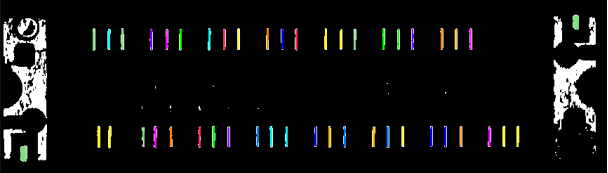

·通过灰度图分割针脚特征（如图三）

·计算平面度数据

产品二测量原理

·基于相机采集的深度图像（如图一）

·图像预先处理，深度图转换成灰度图（如图二）

·通过灰度图分割针脚特征（如图三）

·计算平面度数据

数据分析

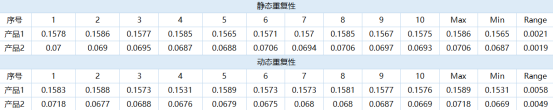

*经过10次测试结果，高度静动态数据都在0.01mm以内

检测结论

·此方案成像效果较为完整，特征图像清晰，通过LVM3320相机可以准确测出产品针脚平面度，检测精度在0.01mm以内，满足客户要求

·相机X方向分辨率为14.6~20.1μm，测试速度可以达到80mm/s

·相机最大线宽38mm，一次扫描，可以完全覆盖产品
