背景知识

在 3C 产品精密化、轻量化的发展趋势下，电路板作为核心组件，其生产工艺的每一个环节都直接影响产品的性能与可靠性。其中，螺丝锁附工序的质量把控尤为关键，一旦出现螺丝浮高问题，不仅会影响后续元器件的贴装精度，更可能引发设备短路、接触不良等严重故障。

人工目检不仅效率低下，且受光线、人员经验影响，而3D 工业相机凭借高精度、高速度、高稳定性的优势，成为 3C 行业电路板螺丝浮高检测的理想解决方案，为企业实现 “降本、提质、增效” 提供了关键技术支撑。

相机选型

今天为大家介绍的是翌视科技LVM3000系列相机中的新品LVM3030线激光3D相机在3C行业中的应用案例！

LVM3030 3D智能传感器，其全画幅采集速率600Hz，通过设置ROI最高可达10000Hz；轻松应对高速动态场景；重复精度可达1.6μm，细节无遗漏，能满足高精度工业检测需求。

检测项目

·检测需求：测量电路板螺丝高度

·产品尺寸：140mm*30mm

·检测精度：0.02mm

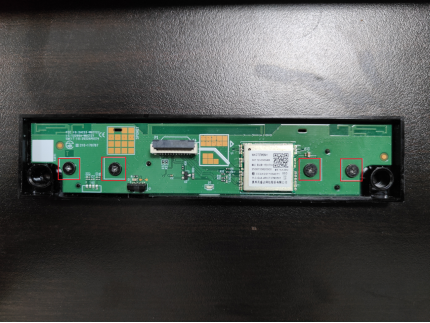

*图为实物图

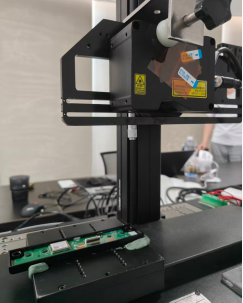

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP/IP以太网

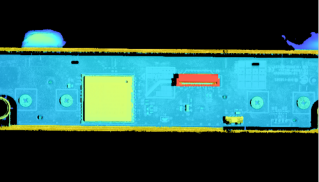

采图效果

测量数据

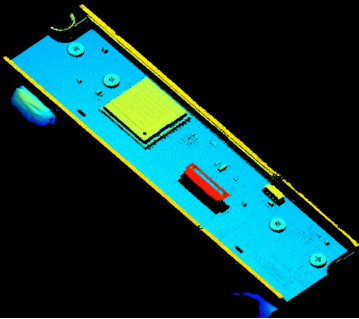

*图一

*图二

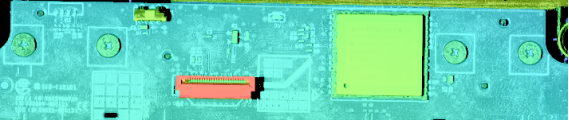

*图三

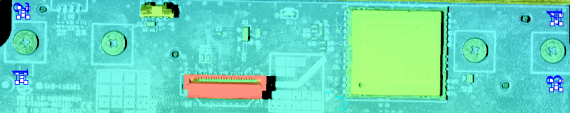

*图四

·基于相机采集的深度图像（如图一）

·获取基准ROI区域（如图二）

·图像预先处理，深度图转换成灰度图（如图三）

·通过灰度图分割螺丝特征，获取测量ROI区域（如图四）

·分别计算4个螺丝高度

数据分析

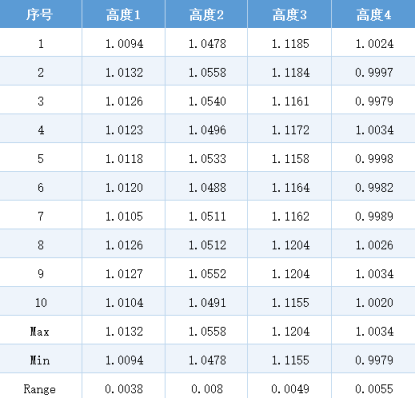

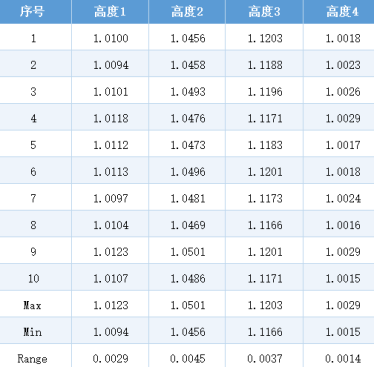

静态重复性

动态重复性

*经过10次测试结果，高度静动态数据都在0.01mm以内

检测结论

·此方案成像效果较为完整，特征图像清晰，通过LVM3030相机可以准确测出产品电路板螺丝高度，检测精度在0.01mm以内，满足客户要求

·相机X方向分辨率为30μm，测试速度可以达到45mm/s

·相机最大线宽97mm，一次扫描，可以完全覆盖产品
