背景知识

在笔记本电脑制造领域，细节精度直接决定产品品质与用户体验，其中键盘边缘断差是影响产品质感和使用稳定性的关键指标。断差指键盘组件与机身外壳拼接处的高度差，若超出允许范围，不仅会导致按键卡顿、灰尘堆积，还会破坏整机外观的一体性，降低消费者信任度。

传统检测方式如人工目视或 2D 影像检测，难以精准捕捉三维空间中的高度差异，易受光线、角度干扰，且效率低下。随着工业自动化技术的发展，3D 相机检测技术凭借其高精度、高效率、高稳定性的优势，逐渐成为笔记本键盘边缘断差检测的核心解决方案。

相机选型

今天为大家介绍的是翌视科技LVM3000系列相机中的新品LVM3050线激光3D相机在3C行业中的应用案例！

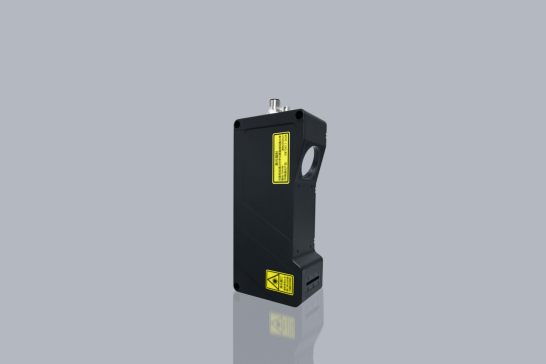

LVM3050 3D智能传感器，其全画幅采集速率600Hz，通过设置ROI最高可达10000Hz；轻松应对高速动态场景；重复精度可达0.5μm，细节无遗漏，能满足高精度工业检测需求。

检测项目

·断差测试

·产品尺寸：240mm*360mm

·重复精度要求：0.05mm

·材质：灰色塑料材质

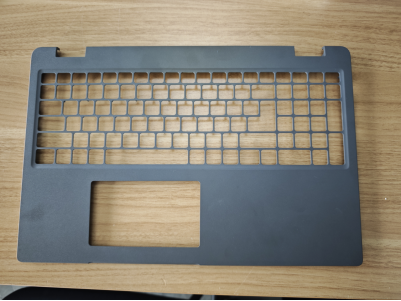

*图为实物图

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

第一段图像效果

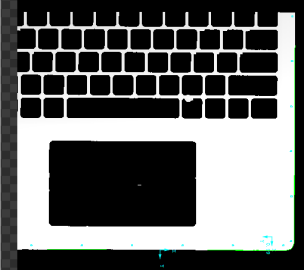

*图为点云图及亮度图

第二段图像效果

*图为点云图及亮度图

测量数据

·基于相机采集的点云深度图像，在产品边缘取点，最外侧两个点拟合成面最为基准面，分别计算中间4个点到基准面的断差

·实验中总共重复测试10次

数据分析

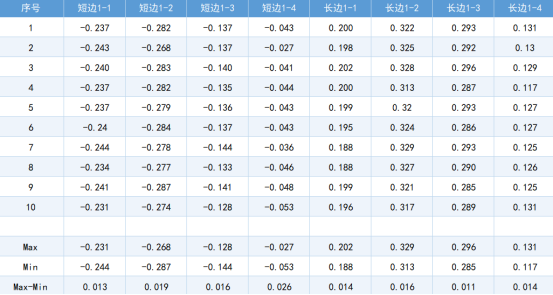

第一段测量数据

第二段测量数据

*测量10组动态数据，综合四条边，动态重复性数据最大为0.026mm

检测结论

·此方案成像效果较为完整，特征图像清晰，无遮挡，通过LVM3050相机可以准确测出产品边缘到产品上表面段差

·综合四条边，10次静态重复性最大为0.026mm，满足0.05mm的测试需求

·本次测试理论最大速度可达235mm/s
