背景知识

在半钢轮胎的生产过程中，倒角宽度作为一个关键的质量参数，对轮胎的性能和安全性有着重要影响。精准测量倒角宽度，有助于确保轮胎在高速行驶、复杂路况等条件下的稳定性和可靠性。传统的倒角宽度测量方法，如卡尺测量法、深度尺测量法、探针测量法等，在实际应用中暴露出诸多问题，如测量效率低、精度有限、易受人为因素干扰等，难以满足现代化大规模轮胎生产的质量控制需求。

随着工业自动化和智能化的发展，3D工业相机凭借其独特的技术优势，逐渐成为半钢轮胎倒角宽度测量领域的有力工具，为提高测量精度、提升生产效率、保障产品质量提供了新的解决方案。

相机选型

今天为大家介绍的是翌视科技LVM3000系列相机中的新品LVM3415线激光3D相机在轮胎行业中的应用案例！

LVM3415 3D智能传感器，其全画幅采集速率1600Hz，通过设置ROI最高可达30000Hz；重复精度可达0.1微米，高动态成像，细节无遗漏，能满足高精度工业检测需求。

检测项目

·顶部倒角间距，产品半径25mm，厚度：11mm

·精度要求：5um

*图为实物图

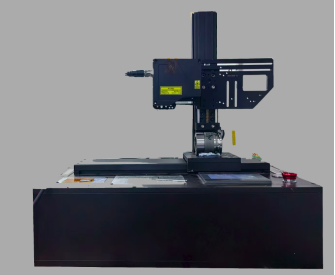

检测环境及安装方式

·扫描方式：相机固定，测试样件沿中心直线运动进行扫描测量

·触发方式：采用编码器触发，输出稳定的AB相差分信号

·通信方式：TCP / IP以太网

采图效果

*图为点云图及深度图

检测方案

图一

图二

·基于相机采集的深度图像（图一），进行宽度检测。

·通过预先处理，直线检测等工具，对产品宽度进行检测（图二）。实验中投入了1个产品，通过工具可以准确检测。

·重复拿取>10次试验，检测准确。

数据分析

*测量10组动态数据，高度尺寸最大波动为0.004mm

检测结论

·此方案成像效果较为完整，特征图像清晰，无遮挡，通过LVM3415相机可以准确测出产品宽度

·测试10次拟合平面后测量点位到平面的距离，静态重复性最大0.004mm，满足客户需求

·本次检测相机速度最快可以达到30mm/s

关于翌视

翌视科技成立于2017年，是一家集工业视觉产品设计、研发、生产、销售、服务于一体的高新技术企业。公司专注于工业视觉产品的底层算法开发与硬件实现，具有全套自主知识产权的软硬件技术，以成为最值得信赖的视觉传感器领导者为目标。

▲精研视觉科技·服务中国智造

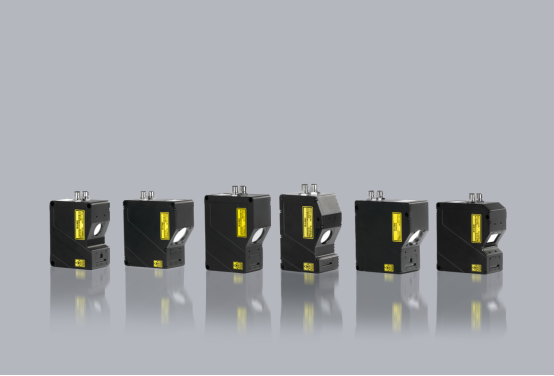

翌视研发的LVM系列3D智能传感器，将行业领先的3D成像算法硬化在芯片中，实现高速、高性能的测量，其重复精度达到0.1微米，产品的性能指标超过国外同行，可实现进口替代。目前，公司产品已广泛应用于消费电子制造、新能源制造、汽车制造、钣金加工、木材加工、食品饮料加工等多个领域。
